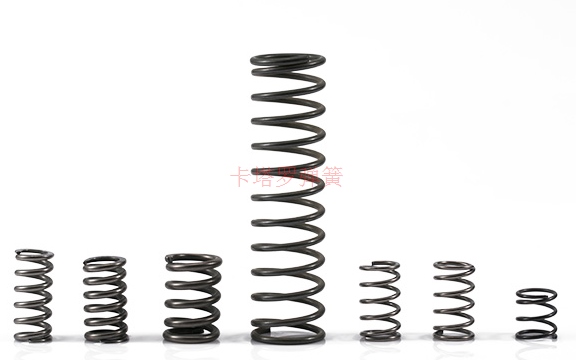

壓縮彈簧公差技術標準
1.壓縮彈簧的結構形式及分類：兩端圈并緊并磨平，兩端圈并緊不磨，兩端圈不并緊。
2. 極限偏差等級：彈簧特性與尺寸的極限偏差分為1、2、3三個等級，各項目的等級應根據使用需要分別獨立選定。
3. 永久變形：將彈簧成品用試驗負荷壓縮三次后，其永久變形不得大于自由高度的0.3%。將彈簧成品用試驗負荷壓縮三次后，測量第二次與第三次壓縮后的自由高度變化值。
4. 彈簧特性：在指定高度的負荷下，彈簧變形量應在試驗負荷下變形量的20-80%之間。要求1級精度時，彈簧在指定高度負荷下的變形量應在4mm以上。
5. 彈簧剛度：在特殊需要時采用，其變形量應在試驗負荷下變形量30-70%之間。
6. 尺寸及極限偏差：
1)彈簧外徑或內徑
|
精度等級 |
1 |
2 |
3 |
|
≥ 4 ~ 8 |
±0.01D,最小±0.15 |
±0.015D,最小±0.2 |
±0.025D,最小±0.4 |
|
＞ 9 ~15 |
±0.015D,最小±0.2 |
±0.02D,最小±0.3 |
±0.03D,最小±0.5 |
|
＞15 ~ 22 |
±0.02D,最小±0.3 |
±0.03D,最小±0.5 |
±0.04D,最小±0.7 |
2)彈簧自由高度
|
精度等級 |
1 |
2 |
3 |
|
≥ 4 ~ 8 |
±0.01H0,最小±0.2 |
±0.02H0,最小±0.5 |
±0.03H0,最小±0.7 |
|
＞ 9 ~15 |
±0.015H0,最小±0.5 |
±0.03H0,最小±0.7 |
±0.04H0,最小±0.9 |
|
＞15 ~ 22 |
±0.02H0,最小±0.6 |
±0.04H0,最小±0.8 |
±0.06H0,最小±1 |
3)彈簧總?cè)?shù)(當彈簧有特性要求時，總?cè)?shù)作為參考)
|
總?cè)?shù) |
極限偏差 |
|
≤10 |
±0.25 |
|
＞10 ~ 20 |
±0.5 |
|
＞20 ~ 50 |
±1.0 |
4)彈簧垂直度
|
精度等級 |
1 |
2 |
3 |
|
垂直度 |
0.02H0(1°26′) |
0.05H0(2°52′) |
0.08H0(4°34′) |
5)指定高度時的負荷P的極限偏差
|
精度等級 |
1 |
2 |
3 |
|
≥ 3 ~ 10 |
±0.05P |
±0.10P |
±0.15P |
|
＞ 10 |
±0.04P |
±0.08P |
±0.12P |
6)彈簧剛度P′的極限偏差
|
精度等級 |
1 |
2 |
3 |
|
≥ 3 ~ 10 |
±0.05P′ |
±0.10P′ |
±0.15P′ |
|
＞ 10 |
±0.04P′ |
±0.08P′ |
±0.12P′ |
7）節距：等節距的彈簧在壓縮到全變形量的80%時，其正常節距圈不得接觸。
8）壓并高度：對端面磨削約3/4圈的彈簧，當需要規定壓并高度時計算Hb=n1×dmax
9）壓縮彈簧端面磨削：兩端圈并緊并磨平的彈簧支承圈磨平部分大于或等于3/4圈，其粗造度12.5，端頭厚度不小于1/8d。
